Принципові технологічні схеми вживання озону і активного вугілля на водоочисних станціях

Залежно від якісного і кількісного складу забруднень вододжерела можливі різні варіанти вживання озону в технологічній схемі очищення води (рисунку 3.1 і 3.2). На рисунку 3.1 представлена традиційна схема очищення води з відстійниками і фільтрами, на рисунку 3.2 - схема з контактними освітлювачами. Одноступінчате озонування: використання озону на стадії попереднього окислення води або після коагуляційного її очищення перед піщаними або вугільними фільтрами. Двоступінчате озонування: попереднє озонування і озонування після коагуляційної обробки води. Триступінчате озонування: попереднє озонування, після коагуляційної обробки і озонування після повного очищення води. Первинне озонування (передозонування) проводиться з метою окислення легкоокислюваних органічних і неорганічних забруднень, поліпшення процесу коагуляції, а також для часткового знезараження води. В цьому випадку вихідна вода обробляється невеликими дозами озону. Вторинне озонування води дозволяє здійснити подальше глибше окислення забруднень, що залишилися, і, крім того, підвищує ефективність сорбційного очищення і подовжує термін служби активного вугілля до регенерації, в даному випадку озон вводиться перед піщаними або вугільними фільтрами. Завершальне озонування очищеної води забезпечує повне знезараження і покращує органолептичні показники води. По числу місць введення озону встановлюються контактні камери, в яких відбувається змішення озоноповітряної суміші з водою. Для міських водоочисних станцій зазвичай використовують барботажні басейни; як диспергатори можуть застосовуватися металло-керамічні труби (або пластани) або спеціальні насадки з нержавіючої сталі, що встановлюються на трубопроводах.

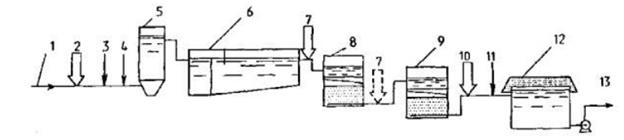

Рисунок 3.1 Застосування озону і активного вугілля на станціях з двоступінчастою схемою очищення води

1 - подача річкової води; 2 - первинне озонування; 3 - первинне хлорування (при необхідності); 4 - введення коагулянта; 5 - змішувач; 6 - відстійник (або освітлювач із зваженим осадом); 7 - вторинне озонування; 8 - піщаний фільтр; 9 - вугільний фільтр; 10 - третинне озонування; 11 - вторинне хлорування; 12 - резервуар чистої води; 13 - подача питної води споживачеві

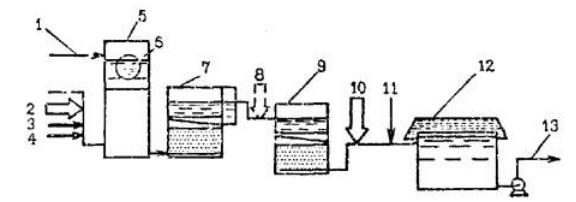

Рисунок 3.2 Застосування озону і активного вугілля для очищення води на станціях з контактними освітлювачами:

1 - подача річкової води; 2 - первинне озонування: 3 - первинне хлорування (при необхідності); 4 - введення коагулянта; 5 - вхідна камера; 6 - сітчастий барабанний фільтр; 7 - контактний освітлювач; 8 - вторинне озонування; 9 - вугільний фільтр; 10 - третинне озонування; 11 - вторинне хлорування; 12 - резервуар чистої води; 13 - подача питної води споживачеві.

Контактні камери можуть працювати як в протиточному, так і в прямоточному режимах, причому при протиточному методі змішення коефіцієнт використання озону підвищується до 0,93 - 0,97. До складу комплекту устаткування озонаторной станції входять: компресори, установки для очищення і осушення повітря, генератори озону, силові енергетичні установки, апарат каталітичного розкладання озону.
