Моделювання залежності максимальної нестачі кисню від концентрації БСК та швидкості вітру
Таким чином отримаємо наступні дані:
Табл. 2.3. Залежність значення максимальної нестачі кисню від швидкості вітру
w, м/с |
Dmax, мг/дм3 |
2 |
21,04 |
2,1 |
21,11 |
2,2 |
21,19 |
2,3 |
21,27 |
2,4 |
21,34 |
2,5 |
21,42 |
2,6 |
21,50 |
2,7 |
21,58 |
2,8 |
21,66 |
2,9 |
21,74 |
3 |
21,82 |
3,1 |
21,91 |
3,2 |
21,99 |
3,3 |
22,07 |
3,4 |
22,16 |
3,5 |
22,24 |
3,6 |
22,33 |
3,7 |
22,41 |
3,8 |
22,50 |
3,9 |
22,59 |
4 |
22,68 |
4,1 |
22,77 |
4,2 |
22,86 |
4,3 |
22,95 |
4,4 |
23,04 |
4,5 |
23,13 |
4,6 |
23,23 |
4,7 |
23,32 |
4,8 |
23,42 |
4,9 |
23,51 |
5 |
23,61 |
Таким чином отримаємо дані, що демонструють ступінь залежності максимальної нестачі кисню від швидкості вітру.
За допомогою отриманих даних побудуємо графік:

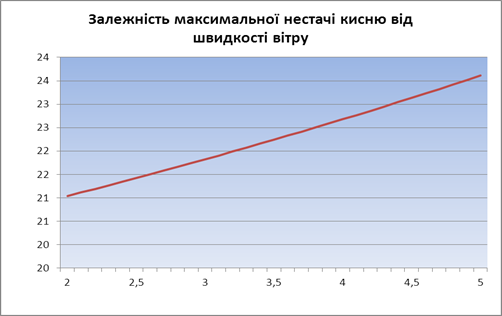

Рис. 3.2. Залежність максимальної нестачі кисню від швидкості вітру
Залежність максимальної нестачі кисню, розрахована для комплексного впливу концентрації БСК та швидкості вітру на графіку буде виглядати наступним чином:

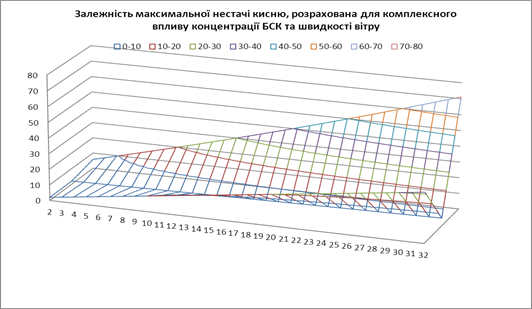

Рис. 3.3. Залежність максимальної нестачі кисню, розрахована для комплексного впливу концентрації БСК та швидкості вітру
