Системи водовідведення
Система водовідведення, названа ще каналізаційною системою, включає наступні основні елементи: внутрішні водовідвідні системи в житлових будинках або виробничих приміщеннях; внутрішньоквартальні або внутрішньомайданчикові водовідвідні мережі; зовнішні (позаплощадкові) водовідвідні мережі; регулюючі резервуари; насосні станції і напірні трубопроводи; очисні споруди; випуски очищених стічних вод у водні об'єкти; аварійні випуски стічних вод у водні об'єкти. Водовідвідні системи поділяються на загальсплавні, роздільні і комбіновані. У свою чергу роздільні системи поділяються на повні роздільні, неповні роздільні і напівроздільні [13].
Загальносплавна система водовідведення має одну водовідвідну мережу, призначену для відводу стічних вод усіх категорій: господарсько-побутових, виробничих і дощових (мал. 1). По довжині головного колектора загальносплавної системи можуть влаштовуватися ливньовипуски для безпосереднього скидання в річку частини стоку, що пропускається по системі водовідведення. Це проводиться з метою зменшення розмірів і кількості колекторів у кінцевій частині системи і відповідного її здешевлення.

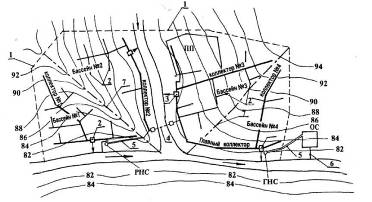

Рис. 1. Загальнозливна схема водовідведення: РНС – районна насосна станція; ГНС – головна насосна станція; ОС – очисні споруди; ПП – промислове підприємство: 1 – границя міста; 2 – зовнішня (зовнішня) водовідвідна мережа трубопроводів; 3 – ливньовипуски; 4 – дюкер; 5 – напірні трубопроводи; 6 – випуск очищених стічних вод; 7 – лінії вододілів
Ливньовипуски облаштовуються таким чином, щоб виключити можливість переповнення головного колектора під час сильного дощу. Конструкція і розміщення ливньовипусків забезпечують включення їх у роботу, тобто скидання вод у річку, не раніше, ніж через 30 хвилин після початку інтенсивної зливи. За цей час найбільш забруднена частина поверхневого стоку з міської території по загальносплавному колектору надходить на міські очисні споруди, а менш забруднена частина при наповненні головного колектора почне надходити безпосередньо в річку. Зрозуміло, що випуск неочищених стічних вод у річку зв'язаний з її можливим забрудненням. Тому розміри вихідних отворів ливньовипусків і відповідно витрата неочищених вод, що скидаються через них, визначаються виходячи з асимілюючої здатності водотоку. Застосування загальносплавної системи водовідведення доцільно при наявності в місті повноводної річки.
Повна роздільна система водовідведення має два або більше колекторів, призначених для окремого відводу стічних вод визначеної категорії (мал. 2).
Господарсько-побутові стічні води відводять на загально-міські очисні споруди, де проводять їх очищення до кондицій, що задовольняють умовам скидання у водні об'єкти. Очищення виробничих стічних вод здійснюють на спеціальних очисних спорудах даного промислового об'єкта або групи таких об'єктів. Після очищення виробничі стічні води можуть бути використані для технічного водопостачання, подані на загально-міські очисні споруди для доочищення або скинуті у водний об'єкт. Талі і дощові води по колектору зливової каналізації подаються на очищення і надалі використовуються для технічного водопостачання або скидаються у водні об'єкти [17].

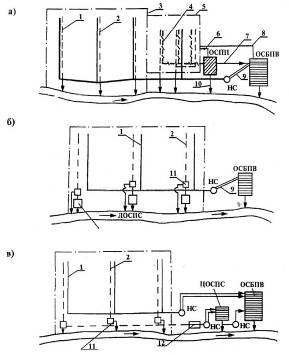

Рис. 2. Повна роздільна система водовідведення: а – без очищення поверхневого стоку; б і в-з очищенням поверхневого стоку відповідно на локальних і централізованих очисних спорудах; 1 – побутова мережа; 2 – зливна мережа; 3 – межа міста; 4 – виробнича мережа; 5 – межа промислового підприємства; 6 – повернення води на виробництво після очищення; 7 – подача води для доочищення на очисні споруди міста; 8 – подача очищених вод на промислове підприємство; 9 – напірні трубопроводи; 10 – випуск очищених виробничих стічних вод у водойму; 11 – розділові камери; 12 – регулюючий резервуар
Неповна роздільна система водовідведення передбачає відвід господарсько-побутових і виробничих стічних вод по єдиному колектору. Відвід дощових вод проводиться окремо по колекторах, лотках або канавах. Як правило, неповна роздільна система використовується для невеликих об'єктів водовідведення і є первісним етапом створення повної роздільної системи.
Напівроздільна система водовідведення передбачає відвід суміші господарсько-побутових і виробничих стічних вод по одному загальному колектору, а дощових вод – по іншому. Дощові і виробничо-побутові колектори по трасі водовідведення перетинаються (мал. 3). У місці перетину встановлюються розділові камери, за допомогою яких дощовий стік цілком або частково з дощового колектора попадає в головний. При порівняно малих витратах дощових вод вони повністю надходять у головний колектор. При великих витратах дощових вод у головний колектор надходить лише частина дощового стоку, що протікає по нижній (донній) частині дощового колектора. Це найбільш забруднена частина дощового стоку, що відводиться з прилягаючої території в початковий період дощу, коли відбувається змив основної маси забруднюючих речовин. Поступаюча в наступний період менш забруднена частина дощового стоку через розподільну камеру відводиться у водний об'єкт без очищення. У суміші з дощовими водами частково скидаються і стічні води.
