Трирівнева архітектура геоінформаційних ситем

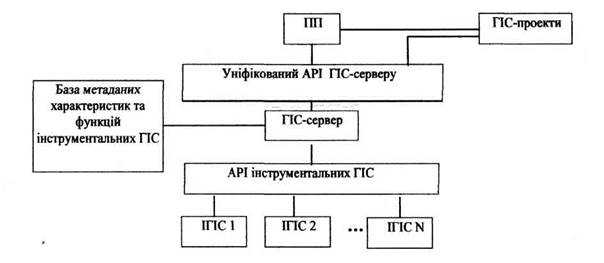

Рис. 4. Трирівнева архітектура ГІС

В більшості інструментальних ГІС проект (карта) є сукупністю тематично-орієнтованих шарів геоданих одного чи кількох споріднених форматів з атрибутами їх візуалізації і операційними характеристиками кожного. ГІС-проект трирівневого застосування може базуватися на значно більш широкому наборі форматів геоданих. Підтримка кожного з форматів забезпечується відповідною інструментальною ГІС, клієнтом якої є ГІС-сервер, а не безпосередньо прикладна програма.

Можна виділити два основні підходи до уніфікації функцій ГІС-серверу: еволюційна глобальна уніфікація широкого набору функцій як передумова стандартизації функціонального інтерфейсу переважної більшості ГІС-застосувань та локальна уніфікація в межах конкретної сфери використання ГІС-технологій чи навіть окремих прикладних програм. В рамках першого підходу доцільна параметризація ГІС-серверу для спрощення налагодження на конкретні платформи та введення спеціальної функції ESCAPE для підтримки механізму "стандартного використання нестандартних можливостей" ГІС. Метадані в базі даних характеристик та функцій ІПС призначені для реєстрації функцій конкретних інструментальних ГІС (включаючи нестандартні) на рівні синтаксису виклику функцій та опису їх параметрів.

Для більшості ГІС-застосувань достатнім буде такий мінімальний набір функцій ГІС-серверу:

1) Функції роботи з проектами та візуалізації шарів, в тому числі:

• створити новий чи відкрити існуючий проект, зберегти проект;

• візуалізувати при заданих властивостях шар карти в вікні проекту. Параметри: система світових координат, світові координати, вікно в світових координатах, дескриптор вікна Windows (hWnd), область виводу в екранних координатах, умови генералізації та графічні атрибути зображення;

2) Функції ідентифікації та виділення об'єктів:

• графічна селекція об'єктів за координатами точки або області (радіальної, прямокутної чи довільної полігональної);

• графічне виділення об'єктів за заданим списком їх ключових ідентифікаторів;

3) Функції вводу та редагування геоданих:

• одержати координати об'єкту;

• змінити координати існуючого об'єкту;

• додати новий об'єкт з його координатами;

• видалити графічний об'єкт;

4) Функції геометричного аналізу:

• визначення відстаней, довжин ламаних ліній, центроїдів полігонів;

• розрахунок периметрів та площ;

• пошук перетинів ліній;

5) Оверлейні функції:

• побудова буферних зон навколо об'єктів;

• об'єднання та перетин полігональних об'єктів;6) Функція отримання експрес-інформації про атрибути об'єкту безпосередньо від інструментальних ГІС.

База атрибутних даних застосування може бути локальною, клієнт-серверною (в тому числі побудованою за трирівневою архітектурою) або інтегрованою (на основі використання реляційних моделей геоданих по технологіях SDO чи SDE).
