Вибір приладів і засобів автоматизації

2. Видалена діагностика через Internet - це можливість діалогу контролера через Інтернет з сервісною службою розробника/виробника. Така функція дозволить у разі неполадки звернутися безпосередньо до розробників, щоб оперативно одержати інформацію про усунення проблеми.

3. Сьогодні технологічне програмування контролера Р-130 здійснюється перекладом його в режим програмування, під час якого контролер не виконує своїх функцій, що управляють.

Але далеко не всі виробничі процеси можна переривати. Тому надалі заплановано ввести можливість програмування контролера під час роботи на об'єкті, без переривання процесу управління.

4. Перспективною можливістю є і виконуюча система мови FBD стандарту IEC

61131-3. Міжнародні стандарти містять п'ять мов технологічного програмування. Проте контролер Р-130 має мову програмування, не відповідну цим стандартам. У перспективі планується адаптувати контролер до однієї із стандартних мов технологічного програмування.

Слід зазначити, що нова технологічна мова вводиться в модернізований варіант контролера шляхом підключення нової бібліотеки, що динамічно підключається, що дозволяє без істотних проблем виконувати на одному контролері завдання, що використовують різні бібліотеки. Однією з бібліотек, що підключаються, стане бібліотека нечіткої логіки, яка все ширше використовується в завданнях управління технологічними процесами.

Передбачається можливість створення бібліотек власних алгоритмів з програмуванням на мові С/С++.

Робота над розширенням можливостей контролера проводитиметься послідовно і упроваджуватися після ретельного тестування. Оновлення програмного забезпечення стане здійснюватися шляхом завантаження на твердотільний диск процесора контролера нових версій програм і бібліотек.

Архітектура Р-130М. Зміни в архітектурі контролера зв'язані із застосуванням недорогого IBM-PC-сумісного процесорного модуля в стандарті РС/104.

Спрощена архітектура контролерів Р-130 і Р-130М показана на мал.3.4

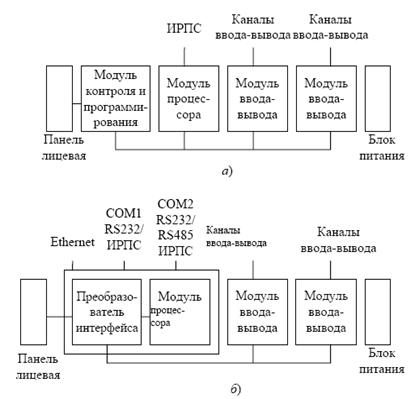

Рисунок 2.1 - Спрощена архітектура контролерів Р-130 (а) і Р-130М (б)

Як видно з малюнка, основні зміни пов'язані з підключенням процесора. Перетворювач інтерфейсу здійснює формування сигналів внутрішньої магістралі контролера, що управляють, а також перетворення сигналів комунікаційних портів контролера в гальванічно розв'язані сигнали інтерфейсів RS232, RS485 або ИРПС. Пропонований підхід дозволяє реалізувати наступну мережеву архітектуру.

Контролери Р-130 можуть бути підключені до контролера Р-130М за допомогою інтерфейсу ИРПС. При цьому Р-130М працюватиме не тільки як контролер, але і як шлюз мережі "Транзит". Тим самим здійснюється можливість інтеграції існуючого парку контролерів Р-130 в сучасні системи управління технологічними процесами.

Функціональні можливості шлюзу Р-130М нарощуватимуться, зокрема, будуть додані функції ведення архівів даних для контролерів Р-130.

Для зв'язку контролерів Р-130М можуть бути використані інтерфейси RS485 Modbus і Ethernet (мал.3.6). У багатьох випадках, наприклад при поганій передбаченості доступу до Ethernet, доцільно використовувати для зв'язку між контролерами інтерфейс Modbus, а Ethernet використовувати для зв'язку з верхнім рівнем системи управління.

Програмне забезпечення контролера базується на операційній системі жорсткого реального часу RTOS-32 фірми On Time Informatik.

Програмне забезпечення розроблене на мові С++.

Конфігурація контролера встановлюється відповідно до інформації, що міститься у файлі конфігурації контролера.

Всі завдання зберігаються в окремих файлах, які містять інформацію про конфігурацію завдання і програму, що інтерпретується. Кожне завдання може мати декілька файлів настройок (наприклад, в них можуть бути відбиті особливості, рецепти технологічного процесу, що використовує одне і те ж завдання).

Кожне завдання виконується під управлінням інтерпретатора мови функціональних блоків в окремому потоці.

Алгоритми реалізовані у вигляді динамічно компонованих бібліотек (аналогічно бібліотекам Windows. DLL) і підключаються залежно від вимог, що пред'являються завданнями.

Склад програмного забезпечення контролера:
