Проектування біологічно інженерної споруди
За період вегетації один гектар, зайнятий очеретом звичайним, може акумулювати в наземній масі 1,2 тони, кореневищах - 4,5 тон мінеральних солей.
Кумуляцію солей очеретом звичайним (Кроткевич П. К.) приводимо в таблиці:
Таблиця
Кумуляція солей очеретом звичайним
Мінеральні речовини |
Кількість акумульованих речовин кг/га | ||
Наземною масою |
кореневищами |
Всього | |
Кремнезем Калій Натрій Сірка Азот мінеральний Фосфор Кальцій Магній |
827,1 113,8 20,7 97,2 47,2 32,1 40,1 24,1 |
2845 745 430 180 120 90 55 70 |
3672,1 858,8 450,7 277,2 167 122,1 95,1 94,1 |
Всього |
1201,3 |
4535 |
5737,3 |
На підставі аналізу роботи діючих БІС, даних лабораторних і дослідно-промислових випробувань, а також літературних джерел сукупність очищення може досягти, %: від іонів амонію - до 81-82; від нітрит-іонів - до 92-99; від нітрат-іонів - до 86-96; від завислих речовин - до 92-97; сульфат іонів - до 36-40; від іонів кальцію Na Mg - до 10-20; від органічних домішок - до 60-80.
В даному дипломному проекті пропонуємо влаштування ставка біологічної очистки на провідному каналі.
БІС складається з таких основних елементів:
- басейн - земляна споруда виконується у напіввиїмці, може бути у напівнасипу.
- При розташуванні у верхів’ях балок огороджувальні дамби по периметрові, як правило, відсутні, споруджуються тільки поперечна. Для недопущення перевантаження переповнення і відведення у нижній б’єф БІС поверхневого стоку.
- фільтруюча товща грунту (штучна або природна). Штучна фільтруюча засипка з пісну на всій басейну товщиною 0,6 м. Грануметричний склад фільтруючої засипки має бути несуфозійним або слабосуфозійним з коефіцієнтом неоднорідності, який менше або дорівнює 10 і коефіцієнт фільтрації 1…5 м/добу.
- вищі водні рослини (очерет звичайний, рогіз широколистий і вузьколистий і інші)
- горизонтальний трубчастий дренаж. Укладаються на дно басейну поліетиленові труби (ТУ 2 УРСУ 72-77). Труби обгортаються суцільною фільтрувальною обгорткою із штучних волокнистих матеріалів, які відповідають норм проектування дренажу на зрошувальних землях. Як фільтрувальний рекомендується полотно неткане клеєне (ТУ 17 УРСР 3772-83) товщиною 1,8 мм (три шари).
- Глухий колектор для збору води з дрен з керамічних або залізобетонних труб з глухим зашпаровуванням стиків.
- Трубопровід для відводу води з дренажу і подачі її у регулювальну споруду (подавальний трубопровід) проектується із залізобетонних труб з глухим зашпаровуванням стиків

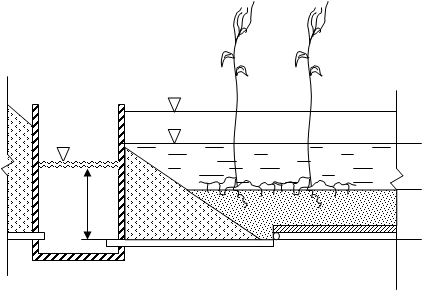

- Споруда для підтримання потрібного рівня води у басейні. (регулювальна споруда). Ця споруда може являти собою колодязь, поділений шандорами на два відсіки. Простим і надійним способом для підтримки рівня води у басейні є застосування рукава гумового, який проектується до подавального трубопроводу (мал.)
![]() |
